ProgramozásMódszertan
3. előadás’2005
(vázlat)
1. A Tömb típuskonstrukció
1.1. A tömb algebrai specifikációja
|
Típus Tömb(Index,Elem): Asszociált
műveletek: Létrehoz:Tömb t: Tömb(Index,Elem) =
tetszőleges tömbtípusú objektum i,j: Index = tetszőleges
indextípusú objektum e: Elem = tetszőleges
elemtípusú objektum 1o A Létrehozás után a tömb minden eleme olyan értékű, amilyent a bázistípus Létrehoze művelete létrehoz[1]. Pontosan annyi eleme lesz, amennyit az Index-típus meghatároz. ElemÉrték(Létrehoz,i)=Létrehoze Ù ElemSzám(Létrehoz)=Számosság(Index) Állítás: ElemSzám(ElemMódosít(t,i,e))=ElemSzám(t) Biz.: 2o Lerombolás után nincs értelme a műveletek (a Létrehoz kivételével) alkalmazásának. (Ez egy nyilvánvalóságot megfogalmazó axióma, l. a szignatúrákat!) ElemSzám(Lerombol(t))=NemDef
Ù … 3o A tömb elemének az az értéke, amit az utolsó rávonatkozó ElemMódosít művelet adott neki. ElemÉrték(ElemMódosít(t,i,e),i)=e |
|
4o Az elemek értéküket módosításig megőrzik. (Ez egy szokatlan axióma, amely azt mondja meg, hogy az ElemMódosítás művelet mire nincs hatással; a későbbi sorozatfélékhez képest jellemző eltérés.) i¹j Þ ElemÉrték(ElemMódosít(t,i,e),j)=ElemÉrték(t,j) Állítás: Biz.: |
Megjegyzések:
- az egyetlen kezelési anomáliáról, az indextúllépésről nem kell rendelkezni az axiómákban, hiszen ez az egyik bázistípust érintő sértés lévén már korábban –az Index-típushoz tartozó axiómák megsértése miatt– hibás, azaz nem definiált eredményre vezetne.
- a 2o axióma egy szintaktikai képtelenséget fogalmaz meg: a Lerombol függvény „eredményére” lehetetlen más függvényt alkalmazni, hisz nincs mire, nincs értékkészlete! Ez persze nem a tömb típuskonstrukciós eszköz specifikus problémája, minden lerombol függvényé. Ezért nem is jeleztük külön a többi művelet értékkészleténél a NemDef értéket. S ezt a további típuskonstrukciónál már nem is említjük.
- ehhez hasonlóan lehetne a több-indexes tömbökkel szembeni elvárásunkat megfogalmazni, amitől eltekintünk.
3.2. A tömb algoritmikus specifikációja
Az eltérő paraméterezési szokások miatt külön-külön fogalmazzuk meg az 1- és a 2-indexes tömbök, azaz a vektorok és a mátrixok típuskonstrukcióját. (A többieket specifikálni ezek alapján már gyerekjáték.)
3.2.1. A tömb exportmoduljai
Először a vektor exportmodulját adjuk meg:
ExportModul
Tömb(Típus TIndex: Típus TElem):
[Ef: TIndex: diszkrét, sőt véges
típus (így van neki „Sorszám”, „Következő”
… függvénye)[2],
TElem típushoz asszociáltunk „Létrehoz”,
„=”, „Be”, „Ki”… műveleteket,
az Ef-Uf-ben a t-t mint e-k sorozatát tekintjük, elemeit
1-től indexelve]
Eljárás Létrehoz(Változó
t:Tömb)
Ef: Ø$tÎTömb
Uf: "iÎTIndex:
$eÎTElem:
t(Sorszám(i)+1)=e Ù
Létrehoz(e).Uf
Eljárás Lerombol(Változó
t:Tömb)
Ef: $tÎTömb
Uf: Ø$tÎTömb
Függvény ElemSzám(Konstans
t:Tömb):Egész
Ef: $tÎTömb
Uf: ElemSzám(t)=Számosság’TIndex
Operátor ElemÉrték(Konstans
t:Tömb, i:TIndex):TElem
Másnéven t(i)
Ef: $tÎTömb
Uf: ElemÉrték(t,i)=t(Sorszám(i)+1) Ù
t(Sorszám(i)+1)=t’(Sorszám(i)+1)
Operátor ElemMódosít(Változó t:Tömb,
Konstans i:TIndex,
e:TElem)
Másnéven t(i):=e
Ef: $tÎTömb
Uf: t’(Sorszám(i)+1)=e Ù
"j¹iÎTIndex:
t(Sorszám(j)+1)=t’(Sorszám(j)+1)
Infix Operátor Egyenlő(Konstans
t,tt:Tömb):Logikai
Másnéven t=tt
Ef: $t,ttÎTömb
Uf: Egyenlő(t,tt)=
( "iÎTIndex:
t(Sorszám(i)+1)=tt(Sorszám(i)+1) )
Infix Operátor LegyenEgyenlő(Változó
t:Tömb
Konstans tt:Tömb)
Másnéven t:=tt
Ef: $t,ttÎTömb
Uf: "iÎTIndex:
t’(Sorszám(i)+1)=tt(Sorszám(i)+1) Ù
"iÎTIndex:
tt(Sorszám(i)+1)=tt’(Sorszám(i)+1)
Operátor Be(Változó t:Tömb)
Másnéven Be:t
Ef: $tÎTömb Ù "iÎTIndex:
Be(t(Sorszám(i)+1)).Ef
Uf: "iÎTIndex:
Be(t’(Sorszám(i)+1)).Uf
Operátor Ki(Konstans t:Tömb)
Másnéven Ki:t
Ef: $tÎTömb
Uf: "iÎTIndex:
Ki(t(Sorszám(i)+1)).Uf Ù
"iÎTIndex:
t(Sorszám(i)+1)=t’(Sorszám(i)+1)
Függvény Hibás?(Változó
t:Tömb):Logikai
Ef: $tÎTömb
Uf: Hibás?(t)=volt-e elkövetett s nem letesztelt hiba
Modul
vége.
Megjegyzések:
- Jól látszik, hogy az elő- és utófeltételekben visszanyúltunk a TIndex és TElem típusokhoz. Az „=”, az „.Ef” és az „.Uf” a megfelelő típus megfelelő műveletére, illetőleg annak elő-utófeltételére utal.
- A feltételekben sokszor fordul elő a t(Sorszám(i)+1) kifejezés. Itt a t(x) a t-nek, mint sorozatnak az x. elemét jelenti, tehát nem keverendő össze a „hagyományos” t-tömb elemindexeléssel. A Sorszám(i)+1 konverzióval képezzük az i index értékét 1..Számosság’TIndex közé, azaz szokásos sorozatindexszé.
Következzék a mátrix exportmodulja, amelyet rövidítve (ef-uf nélkül) mellékelünk. Értelemszerű módosításokkal megkapható a precíz változat is.
ExportModul Tömb(Típus TIndex1,TIndex2: Típus TElem):
Eljárás Létrehoz(Változó t:Tömb)
Eljárás Lerombol(Változó t:Tömb)
Függvény ElemSzám(Konstans t:Tömb):Egész
Operátor ElemÉrték(Konstans
t:Tömb,
i:TIndex1,j:TIndex2):TElem
Másnéven t(i,j)
Operátor ElemMódosít(Változó t:Tömb,
Konstans i:TIndex1,j:TIndex2,
e:TElem)
Másnéven t(i,j):=e
Infix Operátor Egyenlő(Konstans
t,tt:Tömb):Logikai
Másnéven t=tt
Infix Operátor LegyenEgyenlő(Változó
t:Tömb
Konstans
tt:Tömb)
Másnéven t:=tt
Operátor Be(Változó t:Tömb)
Másnéven Be:t
Operátor Ki(Konstans t:Tömb)
Másnéven Ki:t
Függvény Hibás?(Változó t:Tömb):Logikai
Modul
vége.
3.2.2. A tömb reprezentációs-implementációs modulja
Kétféle ábrázolást veszünk szemügyre. Az első az ún. folytonos ábrázolás, amelyben a tömb elemei egymás után, szorosan foglalnak helyet, a másikban a rákövetkezési kapcsolatot láncolással (mutatókkal) biztosítjuk.
Az alábbi néhány fogalmat sűrűn használjuk.
Operátor
Számosság(Típus t):Egész
Másnéven Számosság’t
[a
t típus konstansainak száma]
Operátor
Méret(Típus t):Egész
Másnéven Méret’t
[a
t típus folytonos ábrázolásához szükséges memória mérete]
Függvény
Sorszám(Konstans x:Típus):0..MaxEgész
[az
x Típus-beli belsőábrázolású kódja, azaz
0-tól induló sorszáma]
A folytonos ábrázolás
Egy „naiv”, értsd leegyszerűsített memóriamodellre építjük a leírást. Az alábbiakban összefoglaljuk azokat a fogalmakat, amelyeket alapfogalmaknak tekintünk, s ezekre építjük föl a folytonos ábrázolást. (Az egész mögé egy, az alábbi operátorok által kezelt byte-sorozatot kell képzelnünk, amelyek byte-jait természetes számokkal indexelhetünk.)
Konstans
MaxMem:Egész(???)
Típus
MemóriaCím=0..MaxMem [Ì Egész,
az Egész műveleteit használni
fogjuk]
Konstans
Sehova:MemóriaCím(0)
Eljárás
Lefoglal(Változó tmut:MemóriaCím,
Konstans
db:Egész)
[a memóriában db-nyi helyet foglal,
a kezdőcímet tmut-ba adja vissza,
ha nem sikerült, akkor Sehova-t]
Eljárás
Felszabadít(Változó tmut:MemóriaCím,
Konstans
db:Egész)
[a tmut-nál kezdődő db-nyi hosszú
memóriatartományt felszabadítja,
tmut-ba Sehova-t tesz]
Eljárás
Értékmásolás(Konstans db:Egész,
c1:MemóriaCím,
c2:MemóriaCím)
[a c1 címre másol db
darabnyi byte-ot
a c2 címtől kezdődően]
Először a vektor modulját adjuk meg:
Modul Tömb(Típus TIndex: Típus TElem):
Reprezentáció
Változó
kcím:MemóriaCím
hiba:Logikai
Implementáció
Eljárás Létrehoz(Változó v:Tömb):
Ef:
kcím=Sehova[3] [Ø$vÎTömb]
Uf: "iÎTIndex: $eÎTElem: v(Sorszám(i)+1)=e Ù
Létrehoz(e).Uf
Változó i:TIndex
e:TElem
kc:MemóriaCím
Lefoglal(kcím,Számosság’TIndex*Méret’TElem)
Ha kcím=Sehova akkor
hiba:=Igaz
különben
hiba:=Hamis
Létrehoz(e) [visszavezetés
a Létrehoz(TElem)-re,
és nem foglalkozunk
az e-hibákkal!]
kc:=ElemCím(v,Min’TIndex) [ºkcím;
tömb-kezdőcím]
Ciklus i=1-től
Számosság’TIndex-ig
Értékmásolás(Méret’TElem,kc,e)
kc:+Méret’TElem
Ciklus vége
Elágazás vége
Eljárás vége.
Eljárás Lerombol(Változó v:Tömb):
Ef: kcím¹Sehova [$vÎTömb]
Uf: kcím=Sehova
[Ø$vÎTömb]
Felszabadít(kcím,Számosság’TIndex*Méret’TElem)
Eljárás vége.
Függvény ElemSzám(Változó v:Tömb):Egész
Ef: kcím¹Sehova [$vÎTömb]
Uf: ElemSzám(v)=Számosság’TIndex
ElemSzám:=Számosság’TIndex
Függvény vége.
Operátor ElemÉrték(Konstans
v:Tömb, i:TIndex):TElem
Másnéven v(i)
Ef: kcím¹Sehova [$vÎTömb]
Uf: ElemÉrték(v,i)=v(Sorszám(i)+1)
Ù
v(Sorszám(i)+1)=v’(Sorszám(i)+1)
Értékmásolás(Méret’TElem,
ElemÉrték,
ElemCím(v,i))
[ElemÉrték:=TElem(ElemCím(v,i))]
Operátor vége.
Operátor ElemMódosít(Változó
v:Tömb,
Konstans i:TIndex,
e:TElem):
Másnéven v(i):=e
Ef: kcím¹Sehova [$vÎTömb]
Uf: v’(Sorszám(i)+1)=e Ù
"j¹iÎTIndex: v(Sorszám(j)+1)=v’(Sorszám(j)+1)
Értékmásolás(Méret’TElem,
ElemCím(v,i),
ElemÉrték)
[TElem(ElemCím(v,i)):=e]
Operátor vége.
Infix Operátor Egyenlő(Konstans
v,w:Tömb):Logikai
Másnéven v=w
Ef: v.kcím¹Sehova
Ù w.kcím¹Sehova [$v,wÎTömb]
Uf: Egyenlő(v,w)=
( "iÎTIndex: v(Sorszám(i)+1)=w(Sorszám(i)+1) )
[hf.]
Infix Operátor LegyenEgyenlő(Változó
v:Tömb
Konstans
w:Tömb)
Másnéven v:=w
Ef: v.kcím¹Sehova
Ù w.kcím¹Sehova [$v,wÎTömb]
Uf: "iÎTIndex: v’(Sorszám(i)+1)=w(Sorszám(i)+1)
Ù
"iÎTIndex: w(Sorszám(i)+1)=w’(Sorszám(i)+1)
[hf.]
Operátor Be(Változó v:Tömb)
Másnéven Be:v
Ef: kcím¹Sehova
[$vÎTömb] Ù
"iÎTIndex: Be(v(Sorszám(i)+1)).Ef
Uf: "iÎTIndex: Be(v’(Sorszám(i)+1)).Uf
[hf.]
Operátor Ki(Konstans v:Tömb)
Másnéven Ki:v
Ef: kcím¹Sehova
[$vÎTömb]
Uf: "iÎTIndex: Ki(v(Sorszám(i)+1)).Uf Ù
"iÎTIndex: v(Sorszám(i)+1)=v’(Sorszám(i)+1)
[hf.]
Függvény Hibás?(Változó v:Tömb):Logikai
[hf.]
[„lokális” függvények:]
Függvény ElemCím(Konstans v:Tömb, i:TIndex):MemóriaCím
ElemCím:=kcím+RelatívCím(i)
Függvény vége.
Függvény RelatívCím(Konstans
i:TIndex):Egész
RelatívCím:=Sorszám(i)*Méret’TElem
Függvény vége.
Modul
vége.
A mátrix modulja, rövidítve:
Modul Tömb(Típus TIndex1,TIndex2: Típus TElem):
Reprezentáció
Változó
kcím:MemóriaCím
hiba:Logikai
Implementáció
Eljárás Létrehoz(Változó m:Tömb):
Lefoglal(kcím,
Számosság’TIndex1*
Számosság’TIndex2*
Méret’TElem)
Ha kcím=Sehova akkor
hiba:=Igaz
különben
hiba:=Hamis
[hf.]
Elágazás vége
Eljárás vége.
Eljárás Lerombol(Változó m:Tömb):
Felszabadít(kcím,Számosság’TIndex1*
Számosság’TIndex2*
Méret’Elem)
Eljárás vége.
Függvény ElemSzám(Változó v:Tömb):Egész
ElemSzám:=Számosság’TIndex1*Számosság’TIndex2
Függvény vége.
Operátor ElemÉrték(Konstans
m:Tömb,
i1:TIndex1, i2:TIndex2):TElem
Értékmásolás(Méret’TElem,
ElemÉrték,
ElemCím(m,i1,i2))
[ElemÉrték:=TElem(ElemCím(m,i1,i2))]
Operátor vége.
Operátor ElemMódosít(Változó
m:Tömb,
Konstans i1:TIndex1,i2:TIndex2,
e:TElem):
Értékmásolás(Méret’TElem,
ElemCím(m,i1,i2),
ElemÉrték)
[TElem(ElemCím(m,i1,i2)):=e]
Operátor vége.
…
[„lokális” függvények:]
Függvény ElemCím(Konstans m:Tömb,
i1:TIndex1,
i2:TIndex2):MemóriaCím
ElemCím:=kcím+RelatívCím(i1,i2)
Függvény vége.
Függvény RelatívCím(Konstans i1:TIndex1,
i2:TIndex2):Egész
RelatívCím:=(Sorszám(i1)*Számosság’TIndex1+
Sorszám(i2))*Méret’TElem
Függvény vége.
Inicializálás
kcím:=Sehova; hiba:=Hamis
Modul vége.
Továbbiakban, ha folytonos ábrázolásról beszélünk, mindig az itt definiált tömbös ábrázolásra gondolunk (nem a „naiv” memóriamodellre).

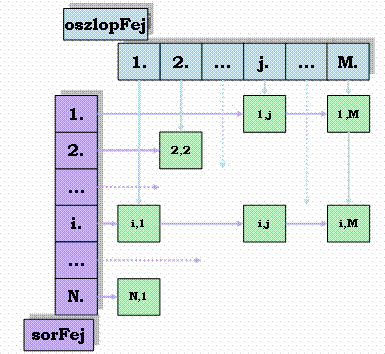

A láncolt ábrázolás
Most is az ábrázolás alapmodelljét tisztázzuk először:
Típus
MemóriaCím=Típ’Mutató [alapfogalom: minden típushoz a megfelelő]
Konstans
Sehova: MemóriaCím(???)
Függvény Típ(Konstans m:MemóriaCím):Típ
[konstrukciós függvény, amely az m-től
kezdődően
„egybefüggően” jelenti az adott típusú
adatot]
Operátor
Típ(Változó m:MemóriaCím, Konstans e:Típ)
Másként Típ(m):=e
[értékadás operátor, amely az m-től
kezdődően
az adott típusú adatba az e értéket
másolja]
Eljárás
Lefoglal(Változó tmut:Típ’Mutató)
[a memóriában „Típ”-nyi helyet foglal,
és Típ-nek
megfelelő kézdőértékre állít,
a kezdőcímet tmut-ba adja vissza,
ha nem sikerült, akkor Sehova-t]
Eljárás
Lefoglal(Változó tmut:Típ’Mutató,
Konstans kért:Típ)
[a memóriában „Típ”-nyi helyet foglal,
majd a kért kezdőértékkel föltölti,
a kezdőcímet tmut-ba adja vissza,
ha nem sikerült, akkor Sehova-t]
Eljárás
Felszabadít(Változó tmut:Típ’Mutató)
[a tmut-nál kezdődő „Típ”-nyi hosszú
memóriatartományt felszabadítja,
tmut-ba Sehova-t tesz]
A vektor modulja:
Modul Tömb(Típus TIndex: Típus TElem):
Reprezentáció
Típus
TVektorElem=Rekord(ért:TElem,köv:TVektorElem’Mutató)
[„lokális” típus!]
Változó
kcím:TVektorElem’Mutató
hiba:Logikai
Implementáció
Eljárás Létrehoz(Változó
v:Tömb):
Változó
i:Egész
hol:TVektorElem’Mutató
Lefoglal(kcím) [figyelem: ha létre tud jönni, akkor kap kezdőértéket!]
Ha kcím<>Sehova akkor
hiba:=Hamis
hol:=kcím [az első elem létrejött, az ő címe a tömb kezdőcíme]
i:=1
Ciklus amíg i<Számosság’TIndex
és nem hiba
Lefoglal(TVektorElem(hol).köv)[figyelem:kap kezdőértéket!]
hol:=TVektorElem(hol).köv
hiba:=hol=Sehova [nincs több hely]
Ciklus vége [a további elemek is létrejöttek]
Ha hiba akkor
[hf.:
kcím-től kezdve felszabadítjuk a
lefogalt helyet]
különben
TVektorElem(hol).köv:=Sehova [utolsó
után nincs több elem]
[ez elhagyható, mert automatikusan Sehova címmel jött létre[4]]
Elágazás vége
különben
hiba:=Igaz
Elágazás vége
Eljárás vége.
Eljárás Lerombol(Változó
v:Tömb):
Változó
i:TIndex
hol:TVektorElem’Mutató
hol:=TVektorElem(kcím).köv [a törlendő utánira mutat]
Ciklus i=Min’TIndex-től
Max’TIndex-1-ig
Felszabadít(kcím) [az akt. elsőt töröltük]
kcím:=hol [a törlendőre állítás]
hol:=TVektorElem(kcím).köv [a törlendő utánira mutat]
Ciklus vége
Felszabadít(kcím) [az utolsót töröltük]
[kcím=Sehova!]
Eljárás vége.
Operátor ElemÉrték(Konstans
v:Tömb, i:TIndex):TElem
ElemÉrték:=TElem(ElemCím(v,i))
Operátor vége.
Operátor ElemMódosít(Változó
v:Tömb,
Konstans
i:TIndex, e:TElem):
TElem(ElemCím(v,i)):=e
Operátor vége.
…
[„lokális” függvény:]
Függvény ElemCím(Konstans
v:Tömb,
i:TIndex):VektorElem’Mutató
Változó
j:Egész
hol:TVektorElem’Mutató
hol:=kcím
Ciklus j=1[!]-től Sorszám(i)-ig
hol:=TVektorElem(kcím).köv
Ciklus vége
ElemCím:=hol
Függvény vége.
Inicializálás
kcím:=Sehova; hiba:=Hamis
Modul
vége.
A mátrix modulja az alábbi. Ötlete: a mátrix elemeinek „kiegyenesítése”, azaz a mátrix-sorok egymásután fűzése (sorfolytonos láncolt ábrázolás):
Modul Tömb(Típus TIndex1,TIndex2: Típus TElem):
Reprezentáció
Típus
TMátrixElem=Rekord(ért:TElem,köv:TMátrixElem’Mutató)
[„lokális”
típus!]
Változó
kcím:TMátrixElem’Mutató
hiba:Logikai
Implementáció
Eljárás Létrehoz(Változó m:Tömb):
Változó
i:Egész
hol:TMátrixElem’Mutató
Lefoglal(kcím); hol:=kcím [az első elem létrejött]
Ciklus i=2-től Számosság’TIndex1*Számosság’TIndex2-ig
Lefoglal(TMátrixElem(hol).köv)
hol:=TMátrixElem(hol).köv
Ciklus vége [a további elemek is létrejöttek]
Eljárás vége.
Eljárás Lerombol(Változó m:Tömb):
Változó
i:Egész
hol:TMátrixElem’Mutató
hol:=TMátrixElem(kcím).köv [a törlendő utánira mutat]
Ciklus i=1-től Számosság’TIndex1*Számosság’TIndex2-1-ig
Felszabadít(kcím) [az aktuális elsőt töröltük]
kcím:=hol [kcím a törlendőre állítása]
hol:=TMátrixElem(kcím).köv [a törlendő utánira mutat]
Ciklus vége
Felszabadít(kcím) [az utolsót töröltük]
[kcím=Sehova!]
Eljárás vége.
Operátor ElemÉrték(Konstans m:Tömb,
i1:TIndex1,
i2:TIndex2):TElem
ElemÉrték:=TElem(ElemCím(v,i1,i2))
Operátor vége.
Operátor ElemMódosít(Változó m:Tömb,
Konstans i1:TIndex1,
i2:TIndex2, e:TElem):
TElem(ElemCím(v,i1,i2)):=e
Operátor vége.
…
[„lokális” függvény:]
Függvény ElemCím(Konstans m:Tömb,
i1:TIndex1,
i2:TIndex2):TMátrixElem’Mutató
Változó
j:Egész
hol:TMátrixElem’Mutató
hol:=kcím
Ciklus j=1[!]-től Sorszám(i1)*Számosság’TIndex1+
Sorszám(i2)-ig
hol:=TMátrixElem(kcím).köv
Ciklus vége
ElemCím:=hol
Függvény vége.
Inicializálás
kcím:=Sehova; hiba:=Hamis
Modul
vége.
1.3. Speciális tömbök
1.3.0. A „specialitás” mibenlétéről
Speciális tömbnek most azt tekintjük, amely elemei rendelkeznek helycsökkentő tulajdonsággal:
1. van olyan elemérték, amely gyakoriságánál fogva „dominánsnak” tekinthető,
2. van néhány olyan eleme, amellyel a többiek generálhatók.
Általános ötlet a reprezentációra:
1. csak egyszer (vagy egyszer sem) tárolni az ismétlődőt,
2. csak a „báziselemeket” tárolni.
Két aleset az 1.-hez:
· szisztematikusan elhelyezkedő dominánselem,
·
rendszertelenül, elszórtan elhelyezkedő
ismétlődő elem.
1.3.1. Szisztematikusan elhelyezkedő elemek tömbökben
Ötlet: a domináns elemet egy példányban tárolva a nem ismétlődők előtt (vagy után), és a címkiszámító függvény olyan definiálása, hogy az adott indexhez a tárolt elem indexét adja.
Az ilyen fajta tömböknek érdekes alkalmazása a négyzetes szám-mátrixok (TIndex1= =TIndex2) között található:
· alsó-/felső-háromszög mátrix;
· szimmetrikus mátrix;
· tridiagonális vagy Jacobi-féle mátrix (amelyben csak a főátlóban és balról, jobbról közvetlen mellette álló elemek nem 0-k);
· Toeplitz-féle mátrix (amelynek minden, a főátlóval párhuzamos „átlói” mentén csupa azonos értéke van, a többi 0);
· Hänkel-féle mátrix (hasonlatos a Toeplitz-hez, de a mellékátló mentén vannak a nem 0 elemek).
Reprezentációhoz:
Típus TSziszVektIndex=0[a
domináns indexe]..Helyszükséglet
TSziszVekt=Tömb(TSziszVektIndex:TElem)
Implementációhoz:
Függvény Index(Konstans
i,j:TIndex):TSziszVektIndex
Index:=a mátrix (i,j) elemének TSziszVekt-beli
indexe
Függvény vége.
Például a MaxN*MaxN-es alsó-háromszög mátrix esetén:
Típus T3szögMIndex=0..MaxN*(MaxN+1) div 2
T3szögMátrix=Tömb(T3szögMIndex:TElem)
Függvény Index(Konstans
i,j:TIndex):T3szögMIndex
Ha
i>j akkor Index:=Sorszám(i)*(Sorszám(i)+1)
div 2 + Sorszám(j) + 1
különben Index:=0
Függvény vége.
Gondolja meg a többi művelet mennyiben változik, ill. a többi speciális mátrix esetén az ábrázolás és az index(transzformációs) függvény hogyan definiálható.
1.3.2. Hiányosan kitöltött tömbök
Ötlet: mivel nincs rendszer a tárolandó elemek hollétében, ezért tárolni kell a nem ismétlődő elemek indexét (indexeit) is.
Egy ilyen „tömör” vektor ábrázolása és kezelésének alapjául szolgáló indextranszformációs függvénye:
Típus TTömörIndex=0[a domináns indexe]..Helyszükséglet
TTömörElem=Rekord(érték:TElem,index:TIndex)
TTömörVektor=Tömb(TTömörIndex:TTömörElem)
Függvény Index(Konstans
v:TTömörVektor,
i:TIndex):TTömörIndex
Változó
kerKi:Rekord(van:Logikai,melyik:TTömörIndex)
kerKi:=Keresés(v(k).index kÎTTömörIndex, =i?)
Ha
kerKi.van akkor Index:=kerKi.melyik
különben Index:=0
Függvény vége.
A mátrix esetében hasonlóan gondolkodhatunk:
Típus
TTömörIndex=0..Helyszükséglet
TTömörElem=Rekord(érték:TElem,sor,oszl:TIndex)
TTömörMátrix=Tömb(TTömörIndex:TTömörElem)
Függvény Index(Konstans m:TTömörMátrix,
i,j:TIndex): TTömörIndex
Változó
kerKi:Rekord(van:Logikai,melyik:TTömörIndex)
kerKi:=Keresés((m(k).sor,m(k).oszlop)
kÎTTömör-
Index, =(i,j)?)
Ha
kerKi.van akkor Index:=kerKi.melyik
különben Index:=0
Függvény
vége.
Az elemek „elérése” így lineárisan hosszú lehet a mátrix jobb-alsó sarka felé haladva (feltéve az indexek szerinti rendezettséget). Ezen lehet segíteni az ún. ortogonális ábrázolással (vagyis egyfajta láncolt ábrázolással). Az alábbi rajz mutatja a lényeget:
|
|
|
Hiányos mátrix
ortogonális ábrázolása |
1.3.3. Generálható elemek tömbökben
Helytakarékosságot olyan tömbök esetében, amelyek elemei néhány kiemelt segítségével generálhatók nyilvánvalóan olymódon érhetünk el, hogy az ábrázolásnál csak a bázis elemekre szorítkozunk. Mivel a többi elemre az érték helyett a kiszámítás szabálya kell ismert legyen, akkor tudunk spórolni a hellyel, ha a szabályhozzárendelést elemcsoportokra tudjuk „göngyölítve” kifejezni. Ez azt is jelenti, hogy valamiféle topologikus szisztematikusságnak is létezni kell. Ekkor a megvalósításhoz csak a bázis elemek tárolása és az indexek alapján működő generáló függvény szükséges.
Egy jellegzetes példa a Vandermonde-mátrix (TIndex1=1..N, TIndex2=1..M, TElem= =Valós):
1. 2. 3. … M.
1.: 1 1 1 … 1
2.: a1 a2 a3 … aM
3.: a12 a22 a32 … aM2
... ... …
N.: a1N-1 a2N-1 a3N-1 … aMN-1
Típus TVanderMátrix=Tömb(TIndex2:Valós)
[a generáló elemek a 2. sorban]
Függvény Vander(Konstans
m:TVanderMátrix,
i:TIndex1,j:TIndex2):Valós
Ha
i=1 akkor Vander:=1
különben
Vander:=m(j)j-1
Függvény vége.
Tartalom
ProgramozásMódszertan
3. előadás’2005 (vázlat)
1.1.
A tömb algebrai specifikációja
3.2.
A tömb algoritmikus specifikációja
3.2.2.
A tömb reprezentációs-implementációs modulja
1.3.1.
Szisztematikusan elhelyezkedő elemek tömbökben
1.3.2.
Hiányosan kitöltött tömbök
1.3.3.
Generálható elemek tömbökben
